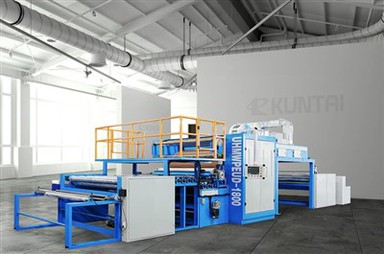

Máy chéo vải UD

Máy chéo vải UD











Quá trình lưu hóa trực giao liên tục UHMWPE UD:



Quy trình máy chéo vải UD tự động:

1. Đặt PE UD một chiều trên các thiết bị tháo dây căng 0 độ và 90 độ.

2. Vải căng UD 0 độ được căng ra bệ ép nóng bằng thiết bị kéo servo trước khi cuộn.

3. Sau khi vải UD 90 độ được kéo và định vị bằng thiết bị cài đặt chiều rộng servo, nó sẽ được cắt bằng thiết bị cắt nóng.

4. Mặt phẳng ép nóng phía trên nhanh chóng được ép xuống và áp suất được truyền qua cảm biến tín hiệu để điều khiển hỗn hợp.

5. Lực kéo servo được sử dụng kết hợp với trục căng để cuộn vải thành phẩm trực giao PEUD.



Hỗn hợp 4/6UD: Vải thành phẩm lưu hóa PEUD được thực hiện bằng thiết bị tháo cuộn ba trục độ 0 nêu trên, composite ép nóng, lực kéo servo và cuộn trục căng.









Thông số kỹ thuật máy của Máy Crossply vải UD tự động



1) Trọng tải ép: 6000KN

2) Kích thước bàn làm việc: 1700 * 1700mm

3) Chiều rộng vật liệu: Nhỏ hơn hoặc bằng 1650mm

4) Môi trường nguồn nhiệt: dầu nhiệt

5) Phương pháp gia nhiệt: tuần hoàn máy sưởi dầu bên ngoài

6) Phương pháp ép: thủy lực

7) Chế độ điều khiển: HMI+PLC

8) Điều khiển truyền động: chuyển đổi tần số + ổ đĩa servo

9) Tổng công suất: khoảng 95KW

10) Nguồn điện: 380V/50Hz (tùy chỉnh)

11) Chiều dài * chiều rộng * chiều cao: 9500 * 7500 * 5000mm

12) Trọng lượng: khoảng 25 tấn











Cấu hình máy chéo vải UD tự động



KHÔNG.	Tên một phần	Yêu cầu kỹ thuật	Chức năng
1	Thiết bị tháo gỡ 0 độ	3-mâm cặp tháo cuộn tâm trục/mâm cặp an toàn	Giải pháp căng thẳng 0 độ UD
		Kiểm soát độ căng bột từ tính
2	Nền tảng tháo gỡ 90 độ	Mâm cặp an toàn/tháo gỡ trung tâm trục đơn	Căng thẳng UD 90 độ
		Điều khiển điều chỉnh độ căng của bột từ tính
3	Thiết bị có chiều rộng cố định	Cho ăn bước servo	Chức năng: Vật liệu kéo chiều rộng cố định ngang
		Chuyển động có chiều dài cố định kẹp bằng khí nén
		Truyền động động cơ servo, cấp cách điện F, cấp bảo vệ IP55, nhãn hiệu: Huichuan
		Chiều dài kéo HMI có thể được đặt
		Đường ray dẫn hướng di động bằng thép carbon mạ crom cứng, xử lý dập tắt tần số cao
		Cắt nhiệt
4	Ép & Cán	Hướng dẫn bốn cột thép carbon mạ crom cứng	ép nóng và cán màng
		Lắp ráp thủy lực bốn xi lanh 6000KN
		Mặt bàn cán nóng 1700 * 1700mm
		Máy sưởi dầu nhiệt độ khuôn bên ngoài
5	Thiết bị dẫn hướng	Con lăn dẫn hướng điều khiển bằng servo	hướng dẫn sản phẩm
		Truyền động động cơ servo, cấp cách điện F, cấp bảo vệ IP55
6	Thiết bị cuộn dây	Mâm cặp tháo gỡ trung tâm/an toàn	sản phẩm cuối cùng quanh co
		Kiểm soát độ căng bột từ tính
		Biến tần điều khiển động cơ, cấp cách điện F, cấp bảo vệ IP55, nhãn hiệu: Siemens
